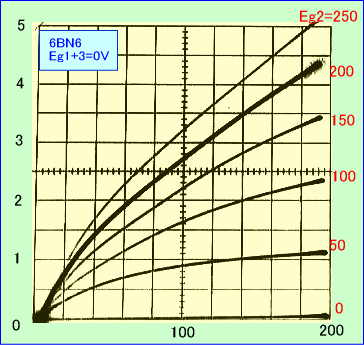

この理由を探るため、Ｇ２電圧の変化によるプレート電流の変化を計測してみました。これによると、プレート電流の増加傾向はあるものの、いわゆるＧ２の機能とは性質が異なり、かなり電流変化に対し低感度なようです。

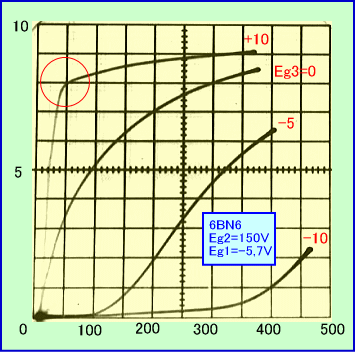

その後いろいろな電圧の掛け方を試すなか、Ｇ３電圧を１０〜２０Ｖ程度にすると、肩特性の良い５極管らしい特性が得られるとわかりました。
ただし２０Ｖを越えると、プレートからの２次電子を受けるためか、４極管と同様、肩特性部分に負性抵抗曲線が出てしまいます。
またプレート電流はＧ２電圧に依存するため、Ｇ２電圧は高目の方がＧｍが増えて好ましいのですが、実用的動作点のプレート電圧を考慮して、Eg2=１５０Ｖとしました。
上のグラフを見ると、バイアス電圧が−６Ｖの時あたりで、かなり直線性が良いと分かります。そこで良好そうなポイントを中心に、２種類のロードラインを引いてみました。

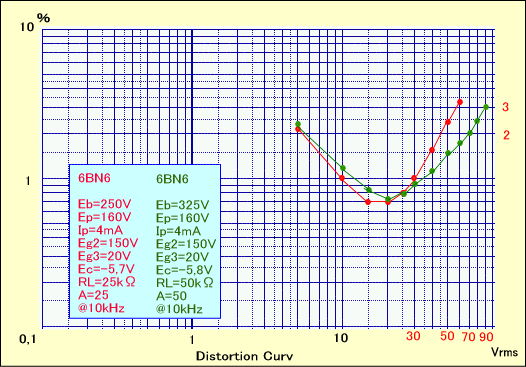

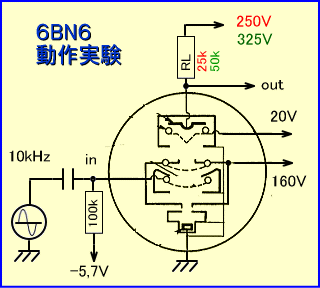

この計測結果から、Ｅｂ＝２５０Ｖのグラフ（上図）をもとにバラックセットで実際の回路を組んでみると、バイアス電圧５,７Ｖの時に、３０Ｖｒｍｓで１％、設計最大電圧５０Ｖｒｍｓで２,５％の歪率となります。
以上の実験から６ＢＮ６は、Ｅｂ＝２５０Ｖ、ＲＬ＝２５ｋΩという低目の電源と負荷抵抗でも、大きな出力電圧を低歪率で出せる、電圧利用効率の高い球になるといえそうです。

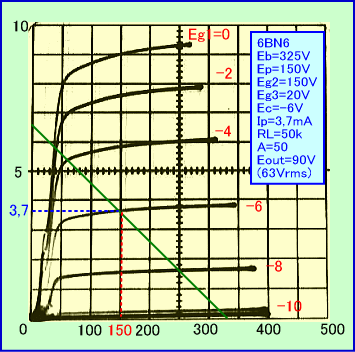

またゲインは設計どおり２５倍ちょうどでしたが、Ｅｂ＝３２５Ｖ時のＲＬ＝５０ｋΩ動作では、ゲインが５０倍となり、設計値以上の９０Ｖｒｍｓ（ピーク値１２６Ｖ）で３,２％を計測しました。
この数値は、ラジオ技術社が出した「オーディオ用真空管マニュアル」に掲載されている抵抗結合増幅器データと比べても、相当優れているとわかり、期待がふくらみます。
１０Ｖ以下で歪が増えているのは、クリップコードなどでカーブレーサーアダプター上に組んだ、バラックセットによる空中配線の引き回しノイズが原因と思われます。

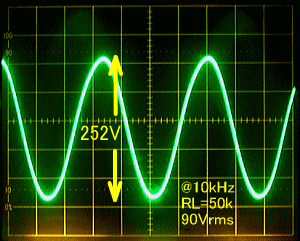

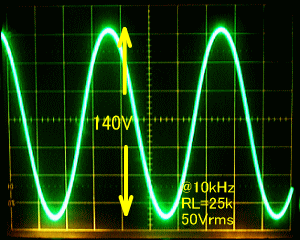

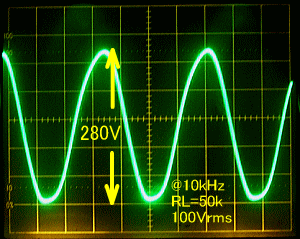

また下の写真がＲＬ＝２５ｋΩ１０ＫＨｚ５０Ｖｒｍｓ、及びＲＬ＝５０ｋΩ９０Ｖｒｍｓ、１００Ｖｒｍｓ出力時の正弦波形です。

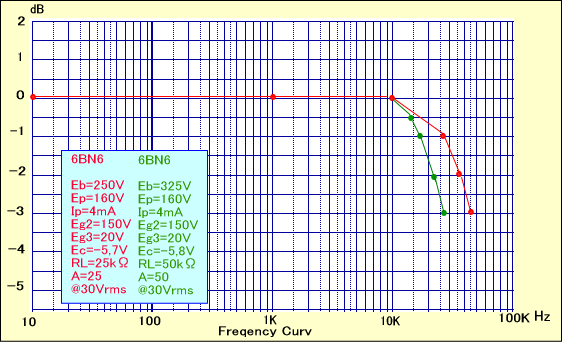

周波数特性では高域のカットオフが４４ＫＨｚ及び２６ｋＨｚとなっています。さらに各電極はシールドされていますので、この値ならばオーディオにおいても、プリアンプやドライバーなど、色々な用途に充分通用するのではないでしょうか。
今回の接続方法で６ＢＮ６が電圧効率の良い特性を示す理由は、クオードレイチュアグリッド、が通常のＧ２に似た動作をする一方、アクセラレーターという第３の特殊電極が挿入され、肩特性の非常に優れているポイントを特定の電圧で作り出したためと思われます。
また直線性が優れているのは、リミッター効果により、バイアス電圧が浅くなった時でもＧｍの上昇が抑えられている本来の特徴に、Ｇ３のバイアスが加わることで、全体的に均一なＧｍ特性となるためと考えられます。

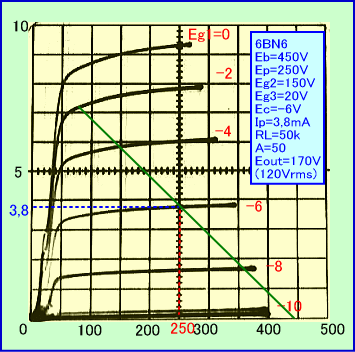

また５０ｋΩ負荷では、下のようなパワフルなパターンも考えられます。
ということで、ここまでの計測や実験から、６ＢＮ６はかなりのポテンシャルを持った、優秀な失業者であったように感じてきました。
脚光を浴びたデビューから一転、長年の失業生活に甘んじてきた６ＢＮ６の人生は、これからどのような展開を見せるのか。今後を乞うご期待！
つづく
.
