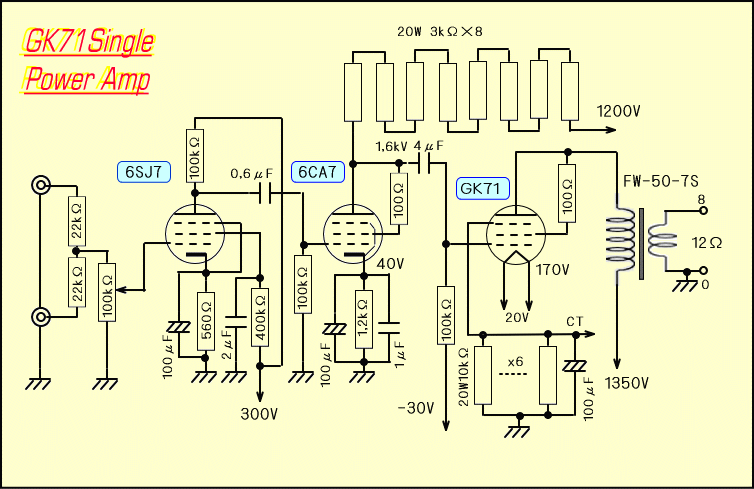

回路は下のようになっています。ドライバーである6CA7のプレート抵抗は160Wの容量がありますが、予想通りかなり熱くなります。
プレート電圧が予定よりも高いためか、設計値以上の40Wを越えたあたりからクリップがはじまります。またOPTの8Ω端子に12Ωをつなぎ10KΩのプレート負荷としています。
結局50Wのフルパワーを長時間出しても、球は何ともありませんでした。この時、G2にはピークで2400Vの電圧がかかっているはずです。

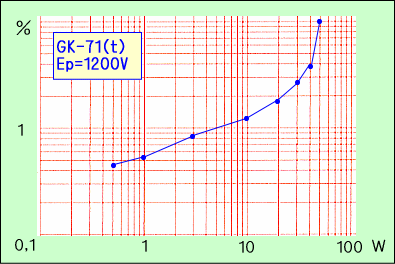

30Wで2,8%、40Wで3,8%という値は、無帰還3極管接続アンプとして世界最高水準でしょう。これほどのポテンシャルをこの球は持っていたのです。

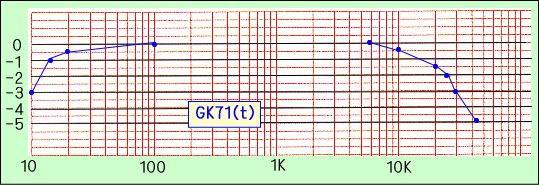

周波数特性は10Hzから30kHzとなります。

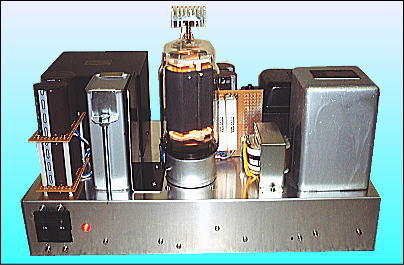

外観は下の写真で、相変わらずジャンクの寄せ集めみたいになっております。

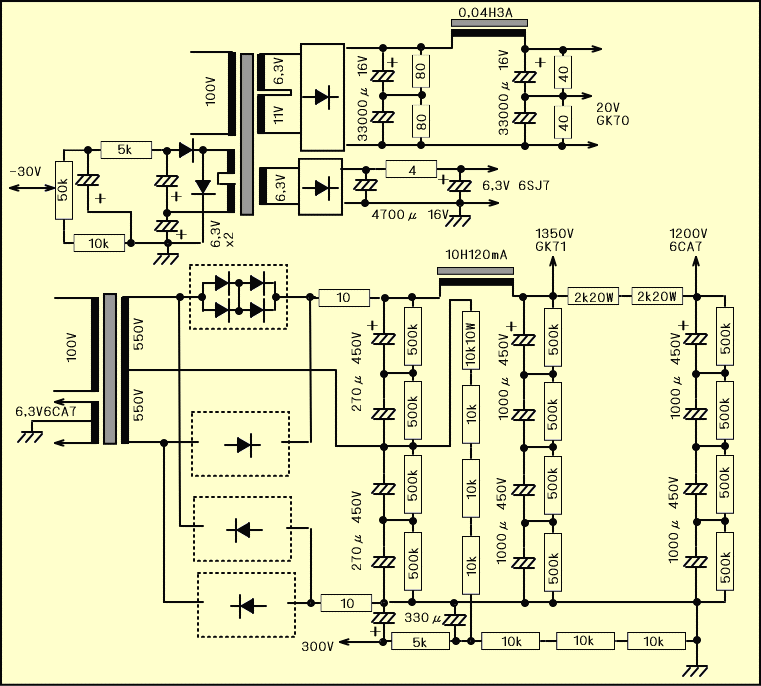

下の図が電源回路で、高圧回路はケミコンの4階立てになっています。またGK71のヒーター電圧が20Vなのでヒーター回路は別のトランス(写真中右にある銀色のトランス)を用いました。
20Vは軽量化も兼ねて、PC関係の電源アダプターを流用することもできますが、電流容量に余裕がないと突入電流でアダプターに制御がかかり、立ち上がらないこともあります。よって4A以上の電流容量は必要でしょう。
また完全無帰還ということで、SN比を良くする為6CA7以外は直流点火です。こうした結果、残留雑音は0,55mV DF=5,6でした。
このアンプの音は不思議な感じがします。高音や低音がどうのというより、スポーツドリンクのCMのように、音楽がスゥーッとしみこんでゆく感覚です。
これがシングルアンプの醍醐味ですが、計測を行う時、正弦波や矩形波だけを見ていても、アンプの実力はなかなか判りません。
正弦波は計器による測定向きですが、目視では基本波形との相違点やクリップが判りにくく、やせた正弦波がクリップを起こして、逆に歪が低下したように表示されることもあります。
また矩形波は周波数特性に関する波形です。そこでリニアリティやクロスオーバー歪が目視で判る3角波も併せて観察することを、ぜひオススメします。
次回はもっと他の球で、G2定格越えの実験を継続しようとしましたが、
その中で意外な真実が見つかりました。
.
