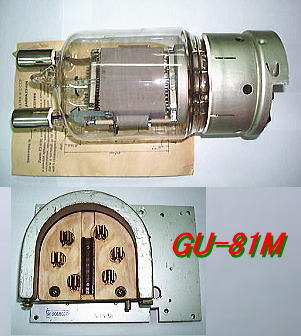

今回計測依頼された球はe-bayなど海外のネットオークションで安く出ている直熱５極送信管GU81-Mです。

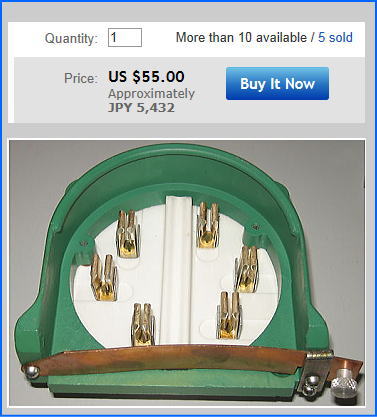

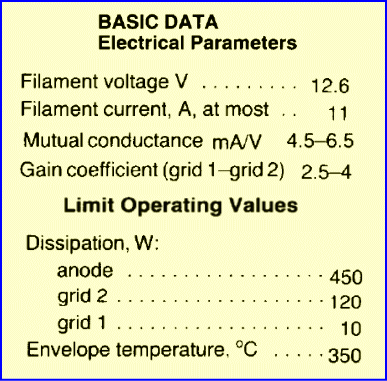

規格的にはP250の系列のように見えますが、それらの球に比べるとソケットも時々出品されているので、実作自体さほど困難ではありません。

旧ソ連や旧東欧の船舶用に大量のストックがあったのでしょうか。またP２50等とどちらがオリジナルだったのでしょうか。時代やロマンを感じます。


　　　　　　　　　


　　　　

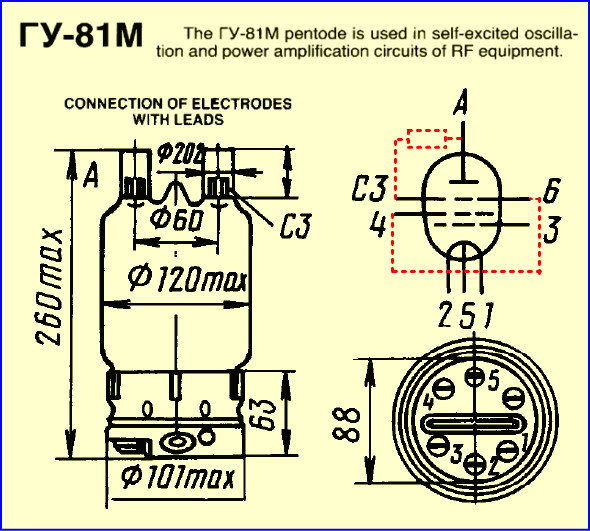

特にこの系統の球はｇ３がトップとソケット２箇所に引き出されているのため、C3をオブジェとして用いている場合が多いようですが、それは3結において面白い使い方ではありません。

例えばソケット側でｇ２とｇ３(４番と６番）を結線し、プレートキャップ側で１００Ωを通じてC3につなぐという、ツインキャップ実用法が大げさでマニアックです。

またこの方法だと、調整中キャップを付け忘れてもｇ２に過電流が流れないので、そそっかしい人にはおススメです。（自分か？！）





唯一この球の個人的に辛いところは１２０Wというヒーター電力で、今となってはLED電球４Wを３０個分・・・・ずいぶん明るいだろうなー。という感じでしょうか。

例えばダッシュ管の４−４００Aで７５Wですから、はるか及びません。そう言えば４−２５０Aのフィラメントが同じ７５Wというのもエコヒートバカからすると納得いきません。


　　　　　　　　　


もちろんプレート電圧２０００V、プレート電流１５０ｍA程度で１００W近い出力も出せるでしょうが、重量、大きさ、消費電力、夏場の熱などの点で「マニアの城」御用達となるかもしれません。

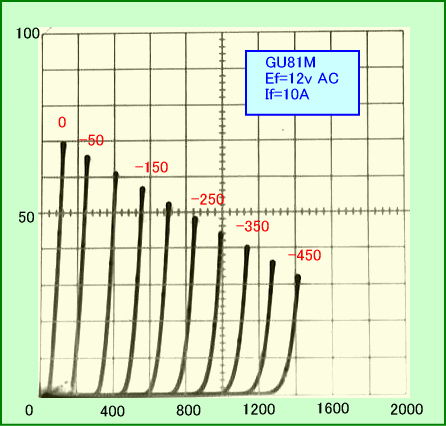

ということで早速３結特性を測ってみました。プレート電圧が１４００Vを超えてもバイアス電圧は４００Vあたりを動めいています。


　　　　　　　　

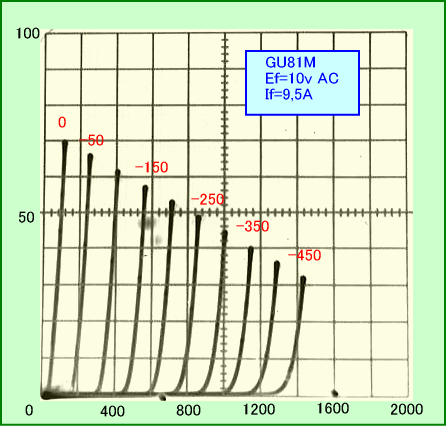

次にエコヒートの観点から測ったのがフィラメント電圧１０V時です。特性にはあまり差がないのに、２５Wもフィラメント電力が低下することがわかりました。


　　　　　　　　

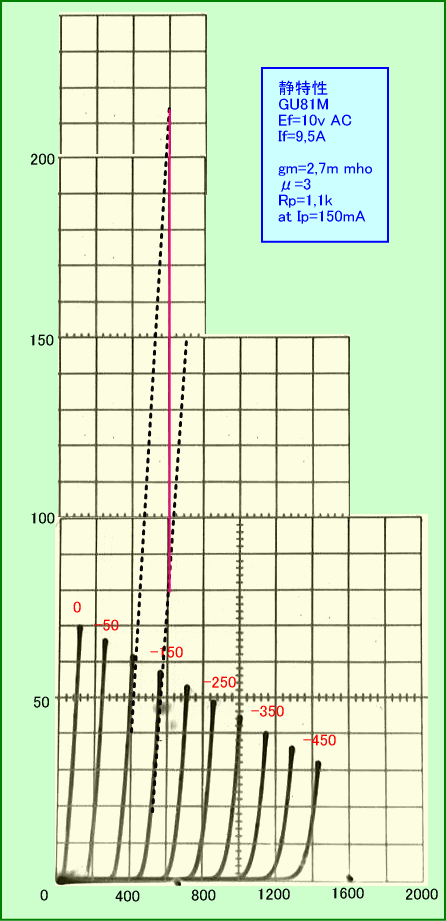

そこで１０Vのものを基準に３結時のｇｍやμなど３定数を測ってみました。

エコヒートは、A1シングルのような小電流動作では、フィラメントのトリウム層破壊が起き難いはずである、という身勝手な楽観論から来ています。


　　　　　　　　

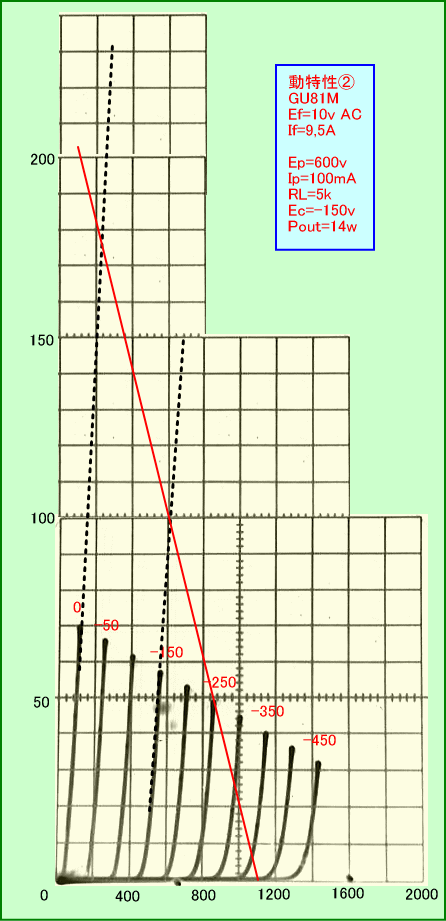

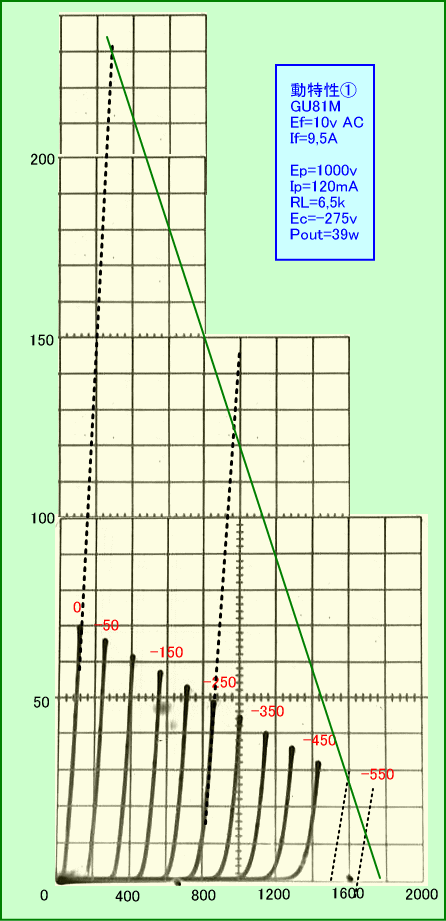

図からも判りますが、結果ｇｍ、μどちらも低めなためドライブが大変そうです。その中で比較的使い易そうな１０００V以下による動作例を考えてみました。OPTも５ｋΩ及び６，５ｋΩと入手が容易なはずです。


　　　　　　　　　


　　　　　　　　　

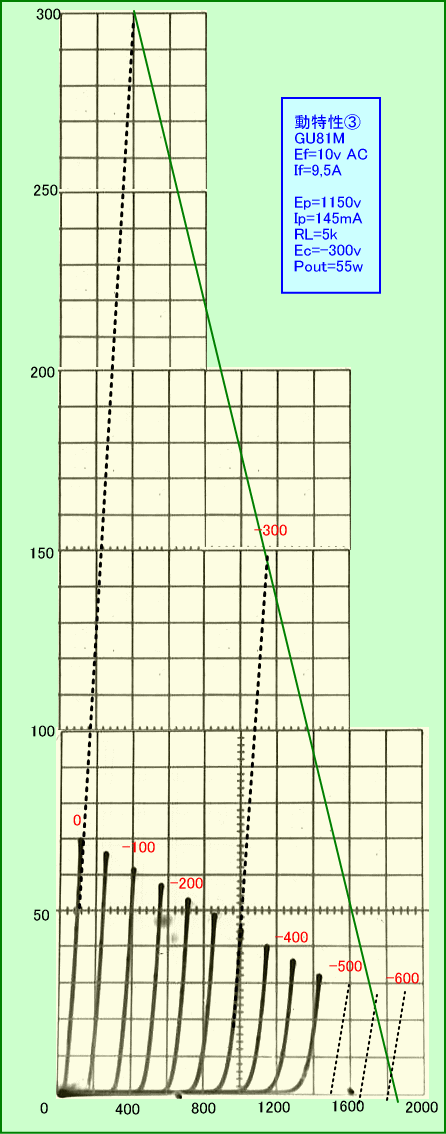

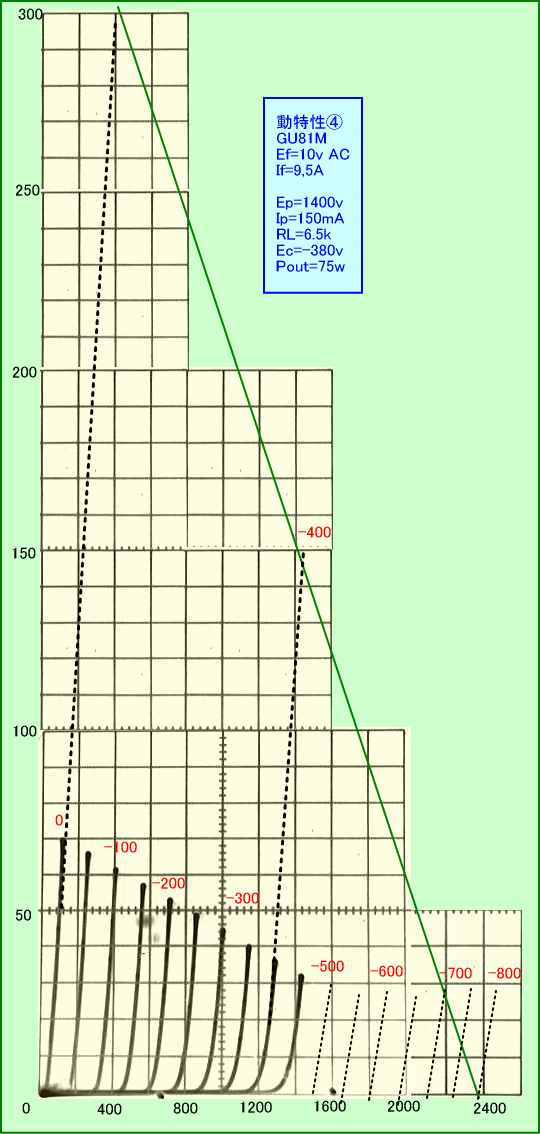

しかしプレート損失４５０Wの球を使っているのに、これではやや遠慮しすぎのような気がして、もう少しパワーをぶち込んだ場合も考えてみました。

確かにどれほどの定格で使おうと本人の自由ですが、球の持つそれなりのポテンシャルを十分活用しないのは、オブジェ的で好きになれません。

珍しい球を他人より早く使ったというだけのアンプ、中国製で真空管は見えているものの、実はパワーICで鳴らしているアンプなども、その延長線上に感じます。


　　　　　　　　　
　　　　　　　　　


　　　　　　　　　


このように若干ドライブ電圧は高いものの、送信管としては普通のプレート電圧と低めの負荷抵抗により、比較的大きな出力が出せるため、ある意味使いやすい球なのではないでしょうか。
