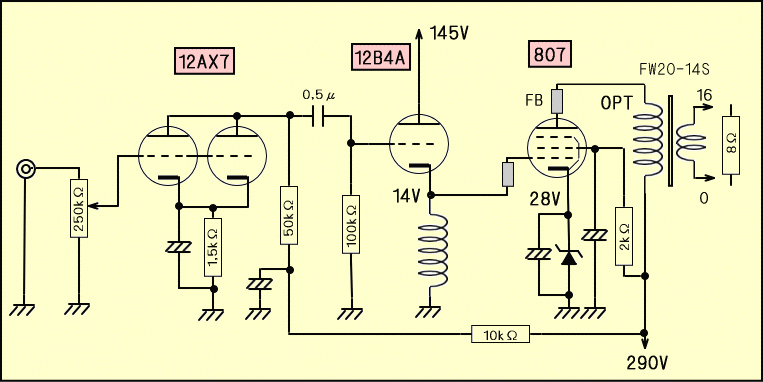

今回は電源トランスがありあわせで、またＯＰＴは手元にあったタンゴのＦＷ−２０−１４Ｓを７ＫΩで使用し、インダクタンスを稼いでいます。こうして最終的に決まった回路は下の図のようになりました。

基本的に電圧増幅は１２ＡＸ７パラレルで行い、12B4Aでインピーダンス変換します。８０７のプレートと第一グリッドにあるＦＢはフェライトビーズで、発振を防止しています。

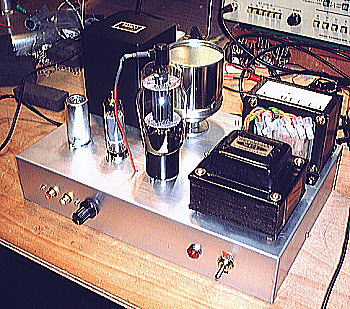

外観の写真を見ると、手持ちのジャンクの寄せ集めといった感じです。一番手前がヒータートランスで、その奥が本来１００Ｖ〜２００Ｖ〜２４０Ｖのオートトランスを途中で分割して、１次１００Ｖ、２次１４０Ｖに改造した電源トランス。これを倍電圧して使っています。

その左側にある銀色の丸いものは、はお菓子のブリキ容器で作ったチョークコイルのシールドケースで、まともなのはＯＰＴくらいです。しかも配置が悪く、チョークとＯＰＴは逆に取り付けるべきでした。そのうち直します。


　　　　　　　　　


　　　　　　　　　

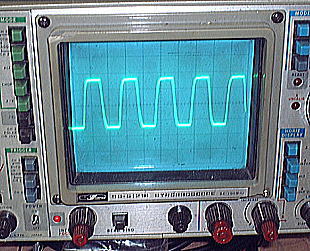

　　　　　　　　　　　　矩形波１０ｋＨｚの無帰還時出力波形


　　　　　　　　　
内部は混沌としている。中央奥にある４つ穴のユニーバーサル基板は、試行錯誤しながら回路を組む時に、とてもベンリな実験デッキだ。


こうして出来たアンプの歪率と周波数特性特性を測ってみました。


　　　　　　

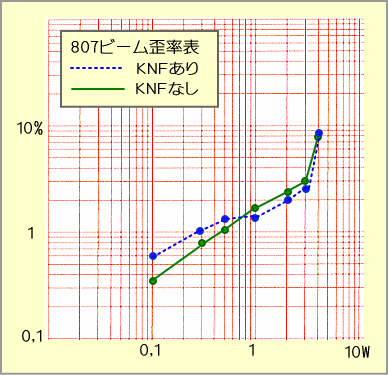

最大出力３Ｗあたりで３パーセントの歪率と、ビーム管の無帰還シングルとしてはなかなかのリニアリティです。ＫＮＦ（カソード負帰還）をかけると、１Ｗ以上で若干カイゼンされますが、１Ｗ以下ではかえって歪が増えています。

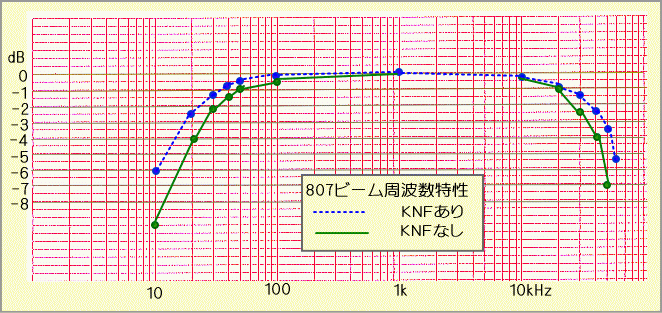

周波数特性は、３デシベル降下点が低域で２５Ｈｚ、高域で３５ｋＨｚと、思っていたよりワイドレンジでした。これはＯＰＴの性能に負うところが大きいようで、ＫＮＦでさらに向上します。





音質は、くやしいけれどＫＴ８８ＰＰを上回っています。正直おどろきました。ＫＮＦはあった方がよく、残留雑音も０，５ｍＶから０，３ｍＶとカイゼンされます。

こうなったらＫＴ８８も負けていられません。回路を変更して、対抗しますが、その様子は、近々ＫＴ８８モノアンプのコーナーにてお知らせします。

次回はちょっと変わった回路の、８０７（３結）シングルアンプです。








.
