その３ チューブドマックの登場
熱的にも騒音的にも問題の無いクイックシルバーですが、何かアホなことをしないと面白みがありません。そこでオーディオアンプ部分を真空管にしようと思います。

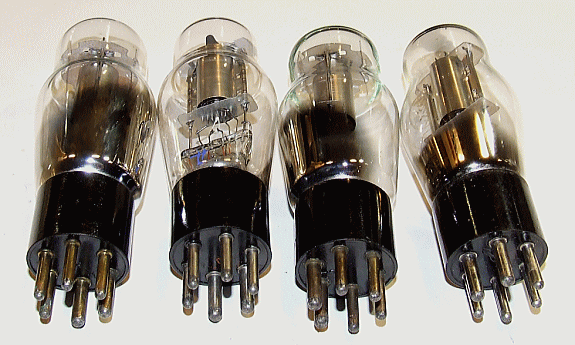

これはロジックボードのアンプだけで音を出すという当初のお約束とは違いますが、真空管は私にとって別格なので仕方ないとして、どうせ使うのなら背が低く、いかにも真空管という、古典管の１２ZP１としました。
６ZP１ではなく１２Zとしたのは、パソコンの電源から１２Vが出ているからです。これをあえて３極管接続にして使おうと思います。
早速１２ZP1の３極管接続特性を計測すると、シングルで０,５W出せるとわかりました。これを２本パラレルにして１Wのアンプを構成します。

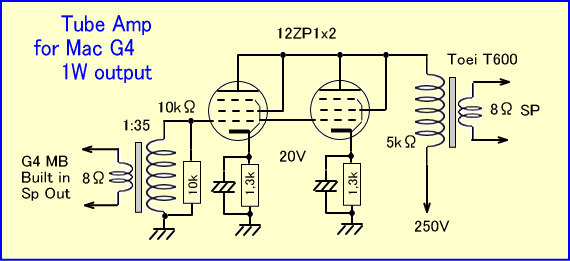

回路図は下のようになります。入力トランスはラジオデパートの３Fで売っていた１０ｋΩ対８Ωというもので、周波数特性を調べると充分なレンジを持つことがわかり、３５倍というゲインも丁度良い値です。
メーカーは不詳で、サンスイのカタログにもこの規格は見当たりませんでした。
入力トランスとしたのは、アンプの入力回路まで真空管で構成すると、ロジックボードのサポートという意味から離れ過ぎるのに加え、もしロジックボードのスピーカー出力がBTL（※）だったら、トランスでフロートしないと、コールド側がショートされる可能性があるからです。

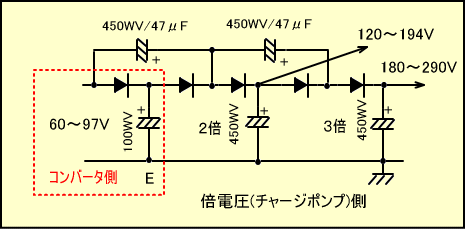

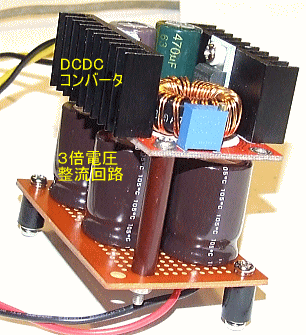

ところで真空管回路に必要な２５０Vの電圧は、当初１２Vイン９０VアウトのDCーDCコンバーターを予定していました。これを３倍電圧回路で昇圧すれば何とかなるだろうと思ったのです。

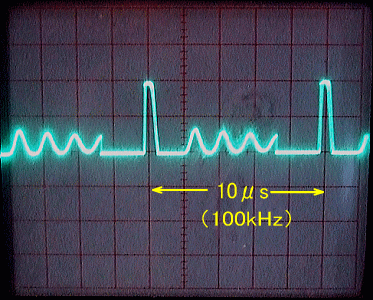

しかし実際に組み込んで動作させてみると、３００V近い高圧パルスにより、肝心なパソコン側の動作不安定が起きてしまいました。ただしその後の検証では、パルスの影響というより、電源容量の定格オーバーの可能性の方が大きいようです。
そのため、例えばグラフィックカードを６４MのDVIにすると、メモリを１枚抜かなくてはならず、これを解決するには真空管のヒーターを別電源にしたり、HDDをSSDにするといった対策があります。
こんなに古いマックですが、メーカーにとって全く対象外でありながら、クイックシルバーにはSSDに対応できる柔軟性があって、SATAのSSDを相性の良いIDEアダプター経由で使うと、起動ディスクにもなります。
さらに倍電圧に使った汎用ケミコンは、タンジェントデルタ（tanδ：静電容量と内部電極直流抵抗の比率）が大きく、激しいパルスによるリップル電流のせいで熱が出でしまいました。これでは危なくて使えません。
やはりスイッチング電源の２重連動や倍電圧は甘くなく、ちゃんとしたコンデンサーと、しっかりしたシールドが必要なようで、それにはそれなりのスペース確保が必要となります。

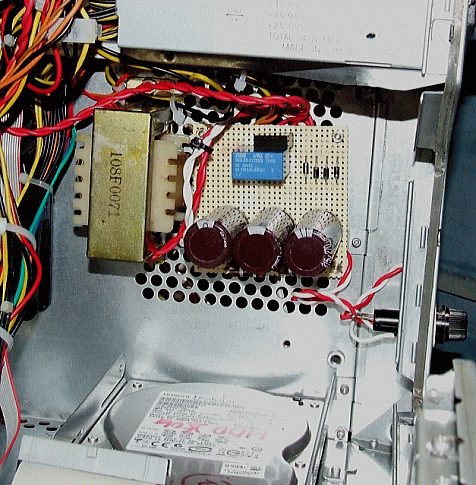

そこでスイッチング電源はあきらめ、100V-230Vのトランスによる電源を導入することにしました。ただしパソコン本体には１００Vを制御する電源スイッチが無いので、トランスの１００Vオンオフは、マックの電源ユニットからもらう１２Vでリレーを働かせ制御します。

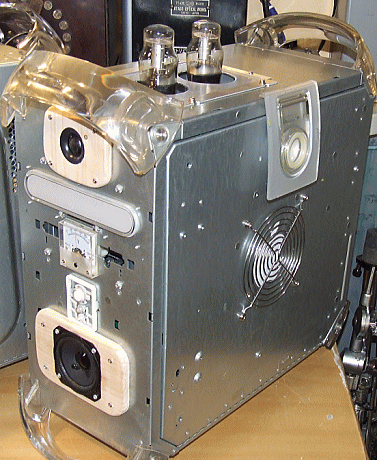

こうして出来たのが、おそらくマック史上初のパソコンと、ブラウン管以外の真空管とのコラボ「チューブドアイアンマック・クイックシルバーモデルであります。
スティーブ（ジョブズ）も天国で複雑な表情をしていることでしょう。このあとはいよいよ音楽、特にラジオを聴くため、アプリケーションのインストールに移ります。

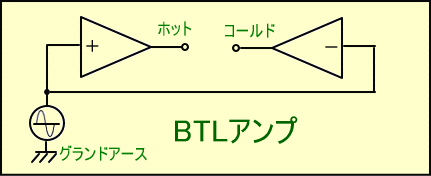

※BTL：通常のアンプはコールド（マイナス）側は共通のグランドアースだが、BTLアンプではコールド側もマイナス（逆）の位相を持ったアンプとなっているので、入力端子のコールド側がアースとなっているアンプとは接続できない。
つづく
.
