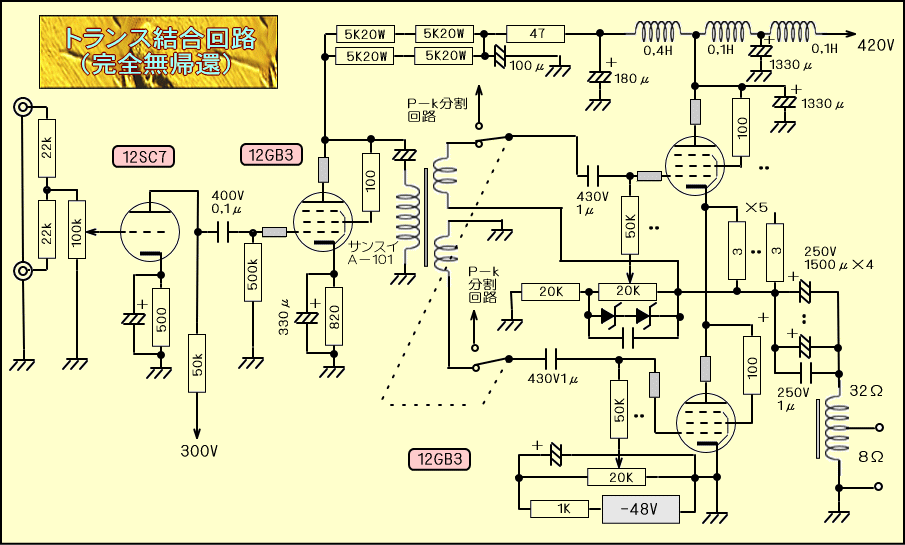

いよいよＳＥＰＰで無帰還アンプを作ります。ＳＥＰＰは、大量のＮＦＢを前提としたＯＴＬ回路で使われることが多いため、入力トランスを使った製作例が少ないようです。

一方無帰還アンプならその心配は無く、だいいち入力トランスを使わないと、無帰還になりません。この回路は、昔から作りたかった回路です。

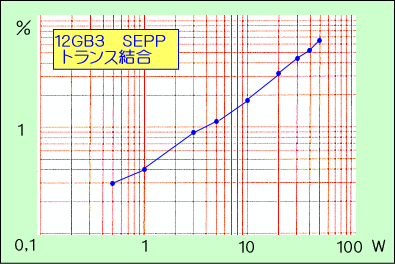

歪は計算値の５０Ｗまでまっすぐ増え続けるものの、まったくクリップしません。当初アイドリング電流を５０ｍＡとしたところ、若干のクロスオーバー歪が見えたので７０ｍＡとしました。

なお、このアンプは、いつでもスイッチでＰ−Ｋ分割によるＣＲ結合のアンプに変更可能で、両者の比較が出来るようにしました。但し一度電源は切ります。


　　　　　

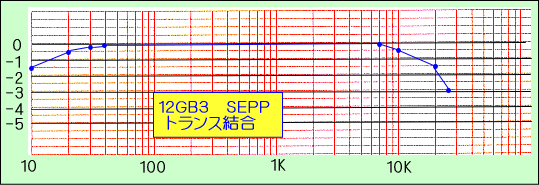

高域はＣＲ結合に比べ早めに落ち始めますが、倍音のおかげで、むしろハイが伸びて聞こえます。





Ｄｆ＝０，５６、残留雑音は２,2ｍＶで、主成分は電源から飛んでくる１２５ｋＨｚの正弦波です。

下の写真が外観ですが、アンプというよりも、どこかの遺跡の模型のようになってしまいました。
