送信管アンプで高いプレート電圧がそのまま使えるドライバーといえば、６HV５や６HS５などのハイμビーム３極管が有能です。しかしこれらの球はあまり市場に出回っておらず、しかも関連雑誌によるドライバー活用例が無いので、ほとんど周知化されていません。

また１００Vくらいまでの出力電圧なら６AU６による高圧ドライバーでも何とかなるものの、２００V以上となると、そのストローク自体最低でも４００Vは必要なため、７００〜１ｋV近い供給電圧によるドライバーが必要となります。

ではそうした球を入手しやすい球で代用できないものでしょうか。出力管を3結にして用いたパワードライバーも有力ですが、たいてい１０倍以下という低ゲインのため３段増幅構成が必須となるのに加え、１０W近いプレート抵抗の発熱もバカになりません。

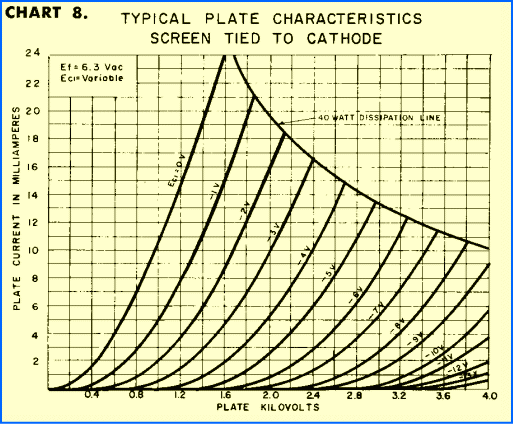

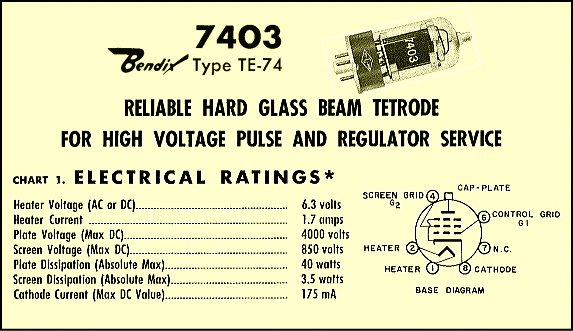

しかし最近「７４０３」という球の特性をネットで調査している際、その中にG2をカソードにつないだ特性カーブが発表されている事に気付きました。


　　


　　　　　


なるほど、こういう使い方もあるのかと、早速６P３S(6L6GT)で同様の接続による特性を測ってみました。


　　　　　　　　　　


これによりμ＝３００という３極管が出来ました。ところが200倍というゲインは確かに魅力的な反面、内部抵抗が高すぎて３００ｋΩ以上の最適負荷動作となってしまうため、次につながる出力段のグリッド抵抗に1,5MΩ以上が要求され、使い勝手が良くありません。

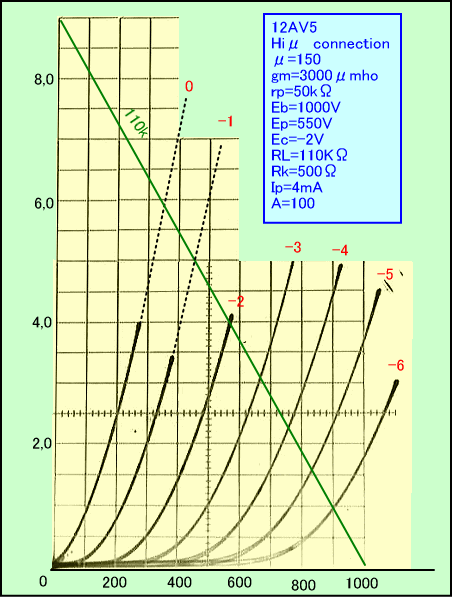

多くの送信管や出力管はカソードバイアスでも５００ｋΩ以下と指定している場合が多いのです。そこで水平出力管系でトッププレートではない６AV５を計測してみました。縦軸が0,5ｍA/divと変更している点にご注意ください。


　　　　　　　　　　

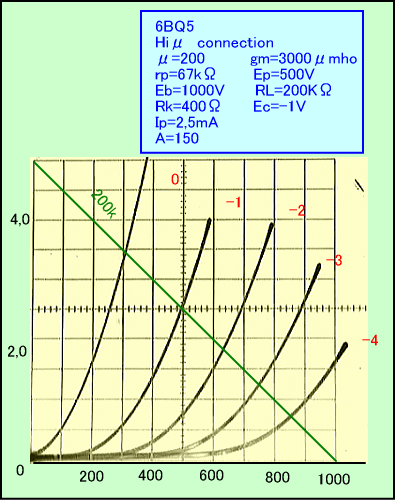

すると今度はμ＝１５０とさほど大きくならず、また６W６は両者の中間の値でしたがどれも今一つです。ところでよく考えてみるといずれの動作例もプレート入力２W程度なので、MT管を起用しても問題ないかもしれません。そこで６BQ５で同様の特性を測ってみました。


　　　　　　　　　　


これはまあまあ良い方ですが、６HV５などのようにG1がフレームグリッドとなっていないためか、μの大きさの割りにｇｍの値が伸びず、やはり最適負荷抵抗が高めになってしまいます。

と言うより６BQ５を１ｋVというプレート供給電圧で使うこと自体、世間様のご批判を浴びそうです。しかしそれはさて置き、なんとかμとｇｍの値を上げる方法は無いのでしょうか。

そこでまたずるい考えが浮かびました。


つづく





。
