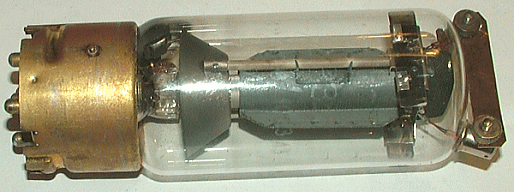

そこで切り込みを入れたリン青銅板によりプレートと第３グリッドをショートさせ、ソケット側の中央のピンをプレートとすることにしました。
これによりソケットの改造をさらに行わなければなりませんが、ついにこの球もシングルエンド化されて、頭頂部からリード線を出す必要がなくなったわけです。

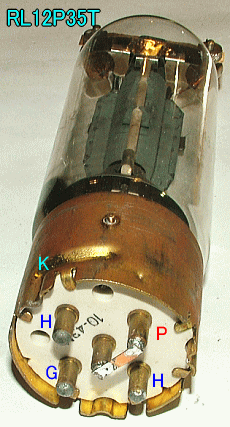

しかしアホという病は、６０歳をすぎても進行するらしく、こうした行動はさらにエスカレートし、なんと中央端子を第２グリッド端子と直結することで、３極管化てしまったのです。
名付けて「RL１２P３５T」！・・・「T」はもちろんトライオードのT、もしくは「取り返しがつかない。」のTです。
ここまで来てしまうと、もはやオリジナルソケットは使えなくなり、むしろ今回制作した改造ソケットだけが使える、特別な３極管だと割り切れて良いかもしれません。

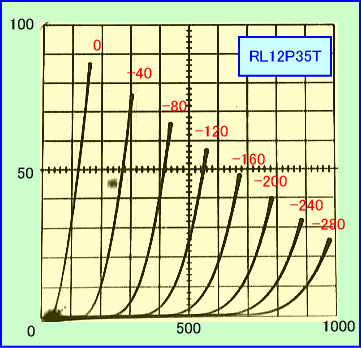

しかしこのような状態において、安定した動作が期待出来るのでしょうか。早速この古いけれど21世紀になって出てきた新しい「３極管」を計測してみましょう。

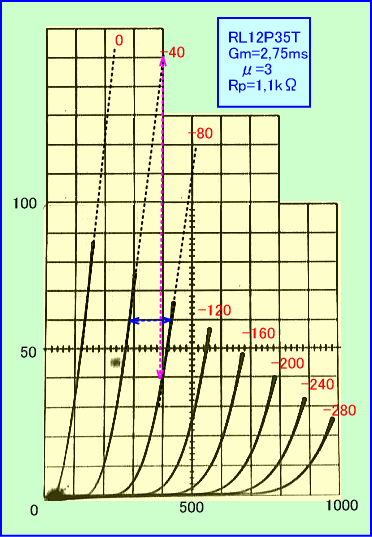

グラフを見る限りあまり美しいカーブとは言えず、μとｇｍの低い低感度の使いづらい球のようです。逆に低感度だからこそこのような接続でも発振が起こらないのでしょう。そこで３定数を測ってみます。

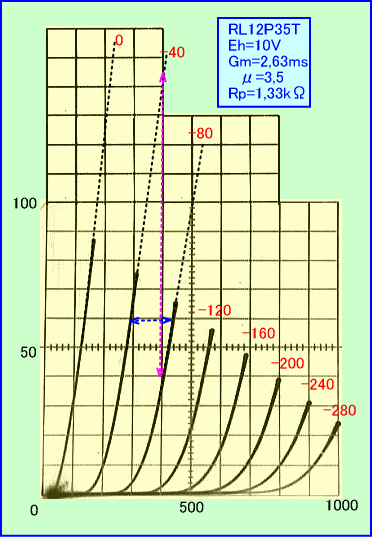

具体的にはgmの低い水平出力管といった雰囲気で、少し残念な感じがします。試しにヒーター電圧を１０Vまで下げるとバイアスの深い部分で若干改善されます。
しかしながらそれほどの改善は無く、まるで「バカな真空管マニア民族に告ぐ。これを３結にしてシングルアンプなんかで使った場合、同盟国といえども真空管製造工場での強制労働をも覚悟せよ！」と,、ドイツ国防軍に釘を刺されている気がします。

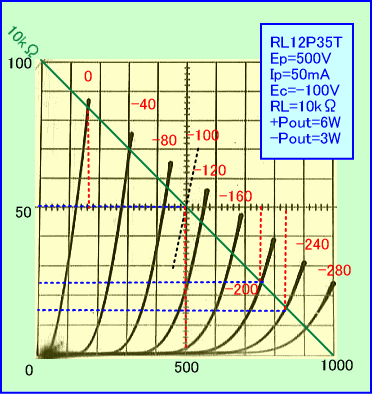

ともあれ取り合えずシングルアンプを設計してみると、プラス側は６Wなのにマイナス側は３Wしか出ないという、やたらと２次高調波歪の多いアンプになります。
しかしマイナス側を１４０Vまで振れば極めて歪の少ないアンプになるとわかりました。
そこで同時期やはりドイツ国防軍で活躍した小型５極管「RV12P2000」を使い、打ち消しドライバーを作ることにしました。
