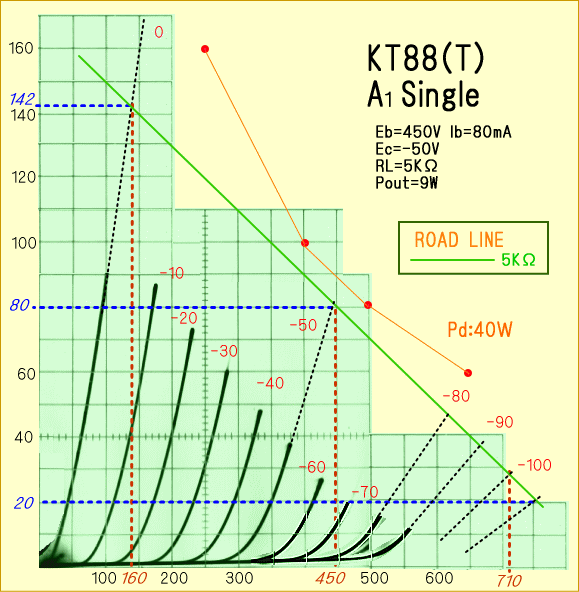

これが実測したＫＴ８８の３極管接続のカーブです。プレート電圧４５０Ｖで９Ｗと、手頃なシングルアンプになります。

オリジナルの数値とはだいぶ違い、内部抵抗は760Ωでμは８。ドライバーとの組み合わせで、かなり低歪のアンプが出来るでしょう。

それにしても、日本は管球マニアが多い割に、真空管のデータを実測した例が少なく、ほとんどの人が５０年以上前のデータを、そのまま使っている点、いささか淋しい気がします。

いくら「赤塚不二夫先生」輩出の国とはいえ、これは少し「おそまつ」なのではないでしょうか。

それはともかく、最近ＫＴ８８の供給が豊富なせいか、新品でも１本２５００円程度から入手でき,
プアマンズ３００Ｂやプアマンズ６ＣＡ１０は言いすぎとしても、ＫＴ８８三結シングル、あると思います。

３極管接続はスクリーングリッド（Ｇ２）に高い電圧がかかるので、一見Ｇ２の負担が多そうに見えます。しかし（Ｇ１）が０ボルト付近になった時、プレートと一緒にＧ２の電圧も下がるので、意外とＧ２にとっては楽なのです。

むしろビーム接続だと、こうした場合、プレートよりＧ２の電圧がずっと高くなるため、大量の電流がＧ２に流れ込み、かなり厳しい状態になるといえます。

そして出来た、究極の３極管接続をご紹介します。




.
