実験に使うのはHVTCの記念すべき第1号となったGK71HVTCシングルです。GK71は８１３のプレートを少し大きく（縦に長く）した球で、フィラメントは２０Ｖです。

このアンプは当初１２ＡＸ７と６ＣＡ７（Ｔ）によるパワードライブで作りましたが、プレート抵抗の発熱が大きく途中で６ＨＶ５に変更となりました。それが今回６ＢＱ５で更にプレート抵抗の発熱を下げようと言うわけです。

幸い整流管用の５Ｖタップが空いていたので、これの倍電圧でＧ２電圧を用意できます。まずは出力管を差さずにドライバーの特性、というよりもこんな事をして大丈夫なのかを含め様子を確認してみます。回路図は下のようになりました。


　　


出力管の無い時はＢ電圧も上がって約１３５０Ｖ位になりますからヒヤヒヤものですが、電源スイッチを入れても取りあえず異常はありませんでした。

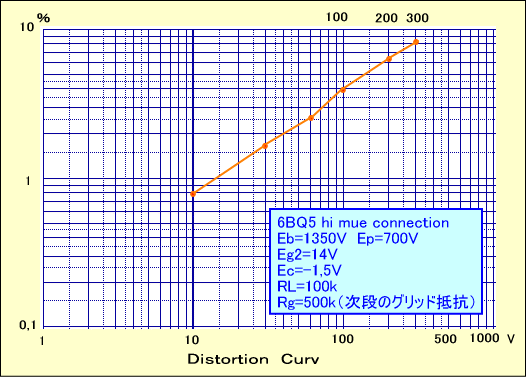

まずはホッとしながら測定を開始すると、歪は多いもののなんとか大きな出力電圧が取れました。


　　

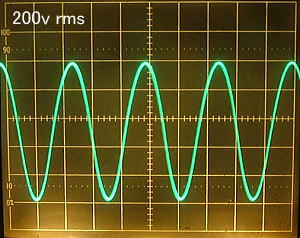

出力電圧２００Ｖｒｍｓの時つまりＰ−Ｐで５６０Ｖの時、歪率は６,５％となりますが波形は意外と素直な状態です。


　　　　　　　　　　　

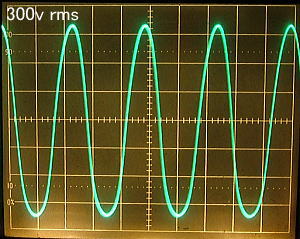

また定格外の３００ＶｒｍｓつまりＰ−Ｐ８４０Ｖでは、だいぶ波形がひずんでいます。


　　　　　　　　　　

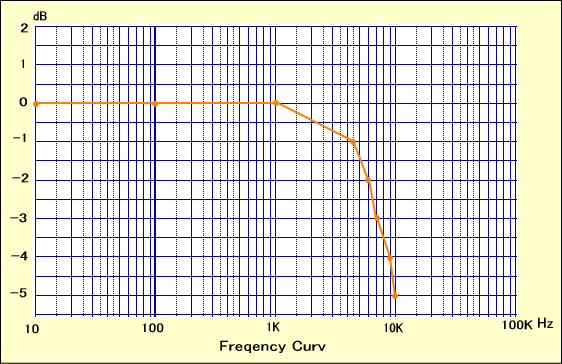

更に周波数特性を測ってみると実にひどい特性で４ｋＨｚあたりから低下が始まり、カットオフはなんと７ｋＨｚではありませんか。


　　

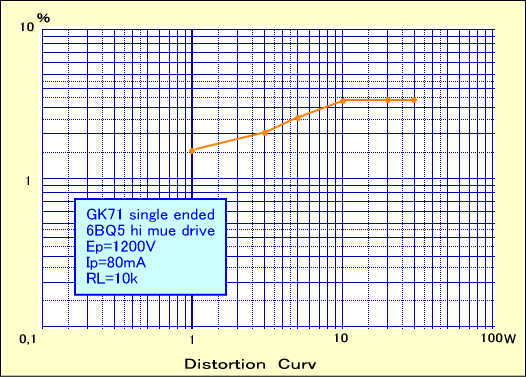

これほどの高域における落ち込みは出力インピーダンスの高さだけでは説明がつきません。落ち込む気持ちもほどほどにＧＫ７１を差して歪特性を計測します。


　　　


１０Ｗ以上では打消しがうまく重なり歪率が上がりません。３０Ｗ以上はカットオフとクリップが始まります。

しかし周波数特性はドライバーの特性がそのまま表れていて、とても実用になりません。と言うことで、今後はこの悪すぎる周波数特性の原因を考察することになります。

まず６ＢＱ５の出力インピーダンスを４０ｋΩとしても、７ｋＨｚのカットオフ周波数を持たせるのには５００ｐＦ以上の静電容量がぶら下がっている計算になりますが、これは真空管の電極構造から言って大き過ぎます。

そこで怪しいと睨んだのがカップリングコンデンサーのストレーキャパシティーです。実は以前製作した時、大型の４μＦ　１,６ｋＶと言う取り付けタイプのオイルコンを使用していました。しかし６ＣＡ７（Ｔ）でドライブした際、周波数特性に異常が無かったのはなぜでしょうか。


　　　　　　　　　　

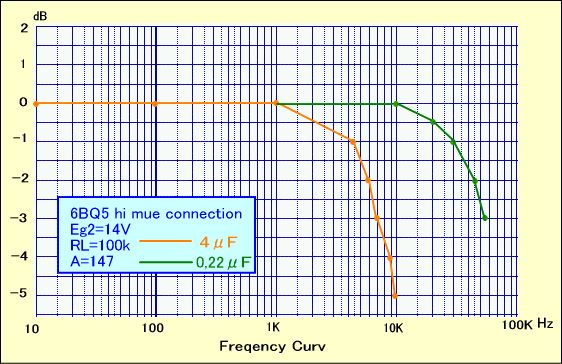

試しに６ＣＡ７（Ｔ）の内部抵抗１,４ｋΩという数値を使って同一条件の計算をすると、カットオフは２２０ｋＨｚになり、オーディオ帯域では問題にならないことが分かりました。そこでこの大型コンデンサーを使わず０,２２μＦで１５００Ｖのチューブラータイプに取り替えた結果が下の図になります。

ただしオレンジのラインはドライバー単独なのに対し、グリーンのラインはＯＰＴを含めた総合特性です


　　　


こうしてカットオフは５５ｋＨｚまで上昇し周波数問題は解決しました。大型のオイルコンをカップリングコンデンサーに使うときは、ケースを直接シャーシに取り付けず絶縁させ、高抵抗でアースすることが必要です。


　　　　　　　　


その後改めてケース-電極間の容量を測ると５６０ｐＦと出ました。あとは歪をもう少し少なくしたいところですが、ちょっと変な方法を思い付いてしまいました。


つづく








。
